Chapes

origine, sinistres, législation

Origine

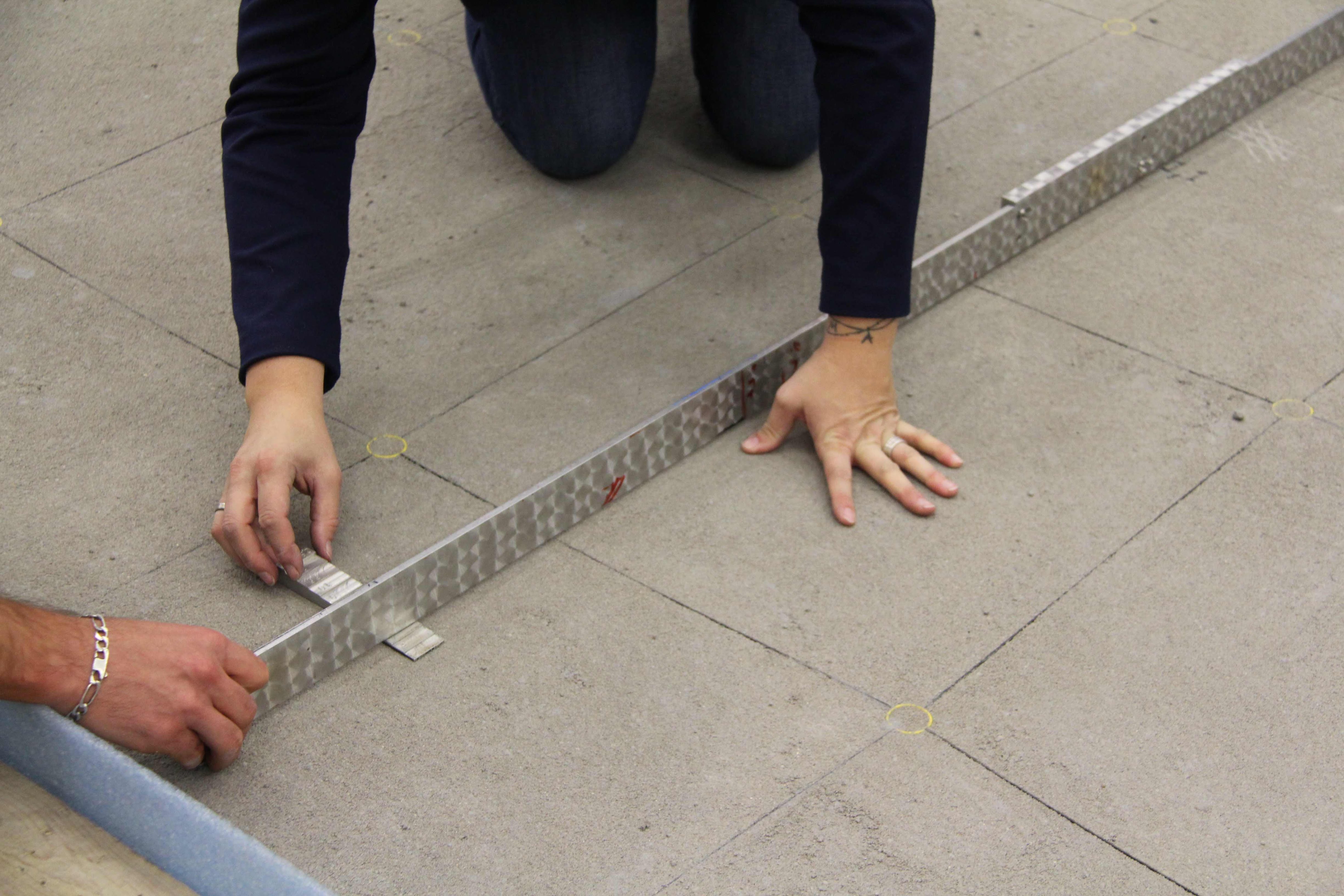

Essais Ugent et WTCB

Plus d'isolation dans la composition du sol, des carreaux plus grands et pressés plus fortement, mais toujours la même chape. Cela entraîne évidemment des cas de dommages/problèmes, que le CSTC et l'Université de Gand ont recensés via le projet de recherche (projet TETRA/IWT) et rassemblés dans la Pocket des sols intérieurs isolés. Staenis a réalisé exactement les mêmes essais et a résolu tous les problèmes liés aux chapes, de sorte que les couches d'isolation épaisses et les nouveaux formats de carreaux plus grands ne posent plus de problème.

Sinistres/problèmes actuels

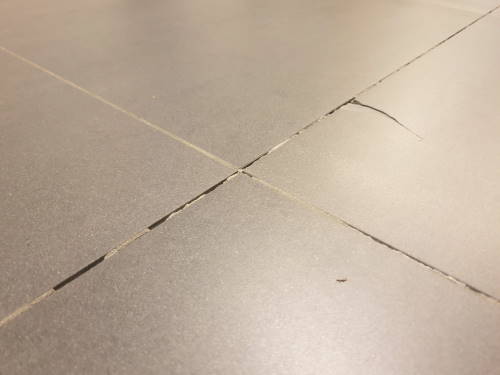

Fissures et joints décollés

Fissure dans le carrelage du sol

Ces dommages surviennent en raison de fortes tensions de retrait de la chape, combinées au réchauffement et au refroidissement de la structure du sol dus aux conditions météorologiques et au chauffage par le sol.

Joints de dilatation

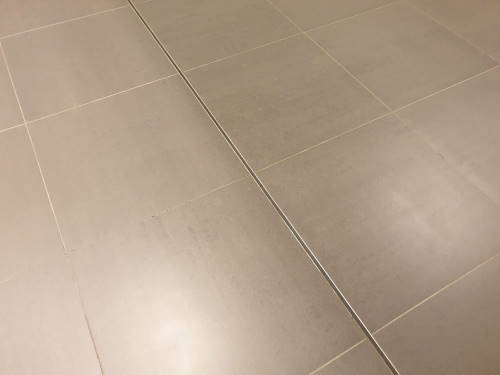

Joint de dilatation dans la chape et le carrelage

Les joints de dilatation doivent toujours être respectés dans une chape normalement armée, ce qui est esthétiquement moins beau. S'ils ne sont pas placés, la chape se divisera d'elle-même.

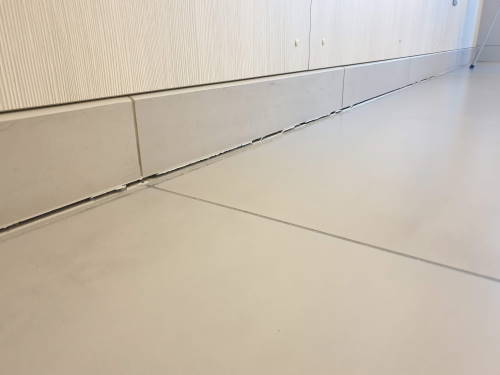

Affaissements

Affaissement de la couche d’isolation et déformation en cuvette de la chape

Ce type de dommage est causé par la déformation de la chape normalement armée et enfonce un creux dans la couche d’isolation. On appelle cela le soulèvement/la formation de cuvette/le bombement de la chape.

Législation

Législation WTCB TV 237

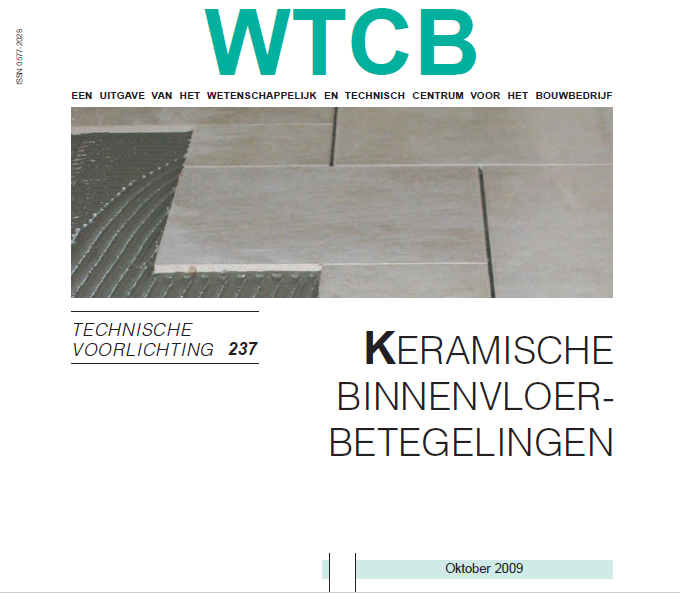

TV 237 CSTC

Les Prescriptions Techniques (PT) sont des publications du CSTC, qui servent de guide pour l’exécution des travaux dans divers domaines de la construction. Cette Prescription Technique n° 237 donne des directives générales pour la pose de revêtements de sol intérieurs en céramique.

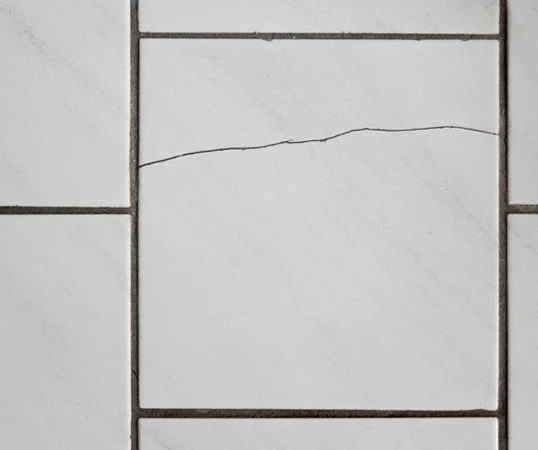

Carreaux croisés ou carreaux + 60 cm sur chauffage par le sol

Schéma de pose des carreaux à joints croisés

Sur un chauffage par le sol, des formats de carreaux jusqu'à un maximum de 3 600 cm² (par exemple 60 x 60 cm) sont autorisés sans application de systèmes préventifs, tant que les règles générales de pose avec des joints droits sont respectées. Les poses décalées (pose en quinconce) sont à éviter de préférence sur les sols chauffants et les terrasses.

Dekvloervelden

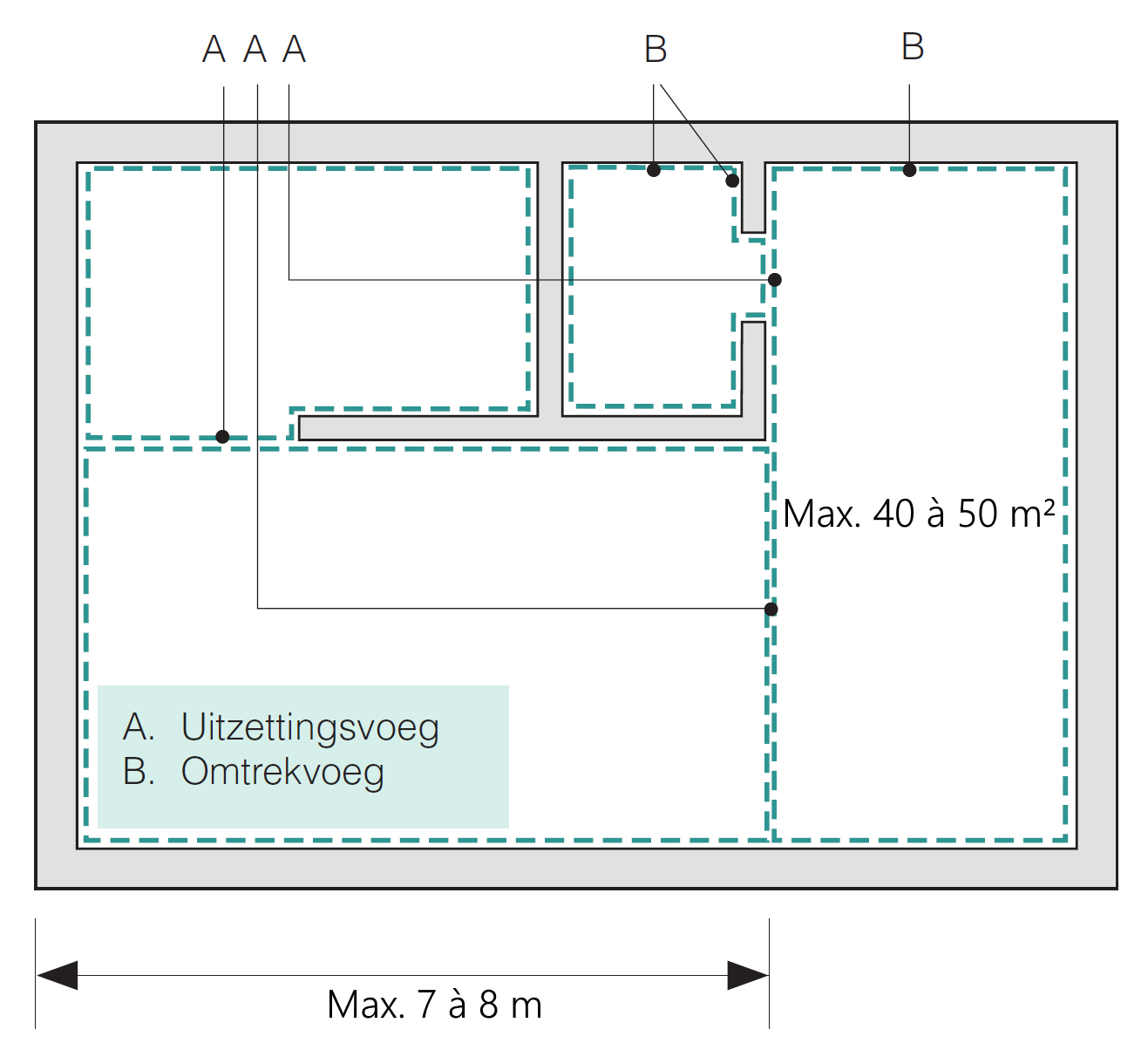

Chapes avec joints de dilatation

Pour réduire au minimum les mouvements thermiques de la chape, il convient de limiter la longueur des sections de chape à (5 à) 8 m et la surface à 40 à 50 m². Lors du positionnement des joints de dilatation, on s'efforce toujours d'obtenir des sections rectangulaires avec un rapport longueur-largeur d'au maximum deux.

Solution = Grille Staenis

Compartimentage de la chape = chape sans tension

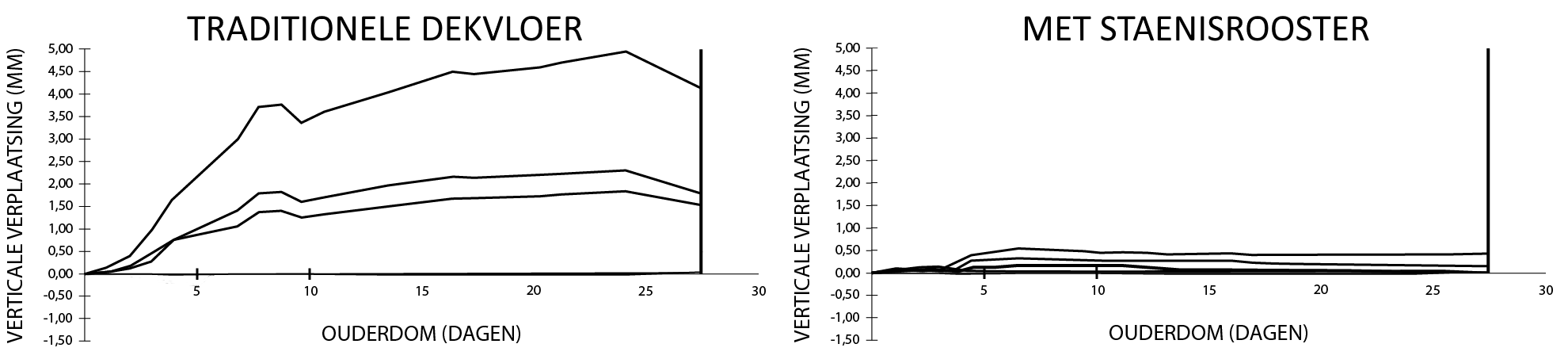

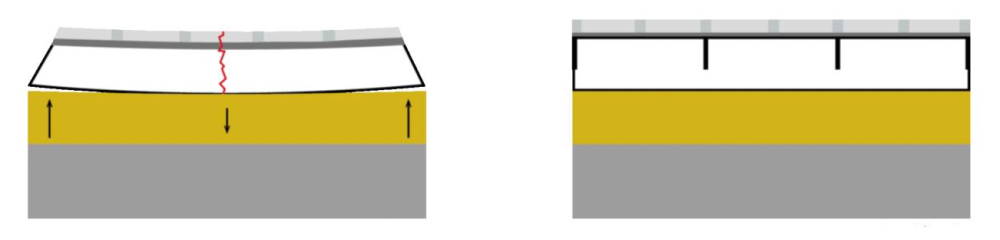

Chape traditionnelle vs chape avec le système Staenisrooster Effet de cuvetage dans la composition du plancher de chape

Dans les tableaux ci-dessus, vous pouvez lire le déplacement vertical par rapport au nombre de jours après la pose de la chape (avec 250 kg de ciment/m³). Vous pouvez voir ici qu’une chape traditionnelle avec treillis d’armature ou fibres peut présenter une planéité réduite jusqu’à 5 mm dans les coins, tandis qu’avec la Grille Staenis, toutes les valeurs sont 10 fois plus faibles et il n’y a donc pas de soulèvement, de déformation en cuvette ou de bombement de la chape. Cela permet de poser un revêtement de sol plus rapidement, plus facilement et sans risque.

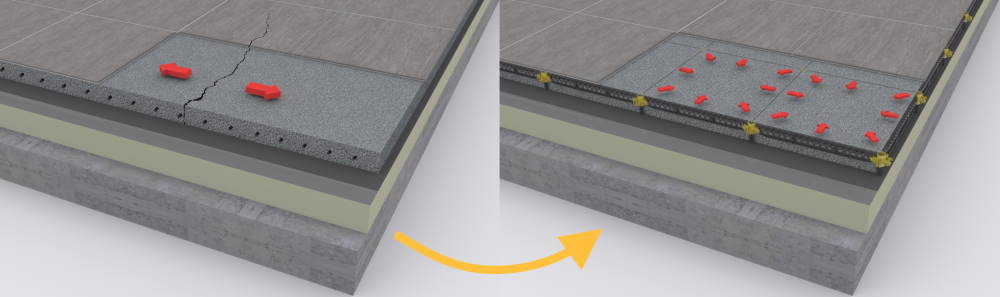

Remplace le treillis d’armature en fer = économie moyenne de 3 euros/m²

Plus besoin de treillis d’armature grâce au Staenisrooster.

Informations de base sur la chape : Il est important de savoir qu'une chape standard (un mélange de sable, de ciment et d'eau) rétrécit en moyenne de 0,7 mm par mètre lors du séchage. Pour une chape de 8 cm d'épaisseur, par exemple, les 2 cm supérieurs sécheront le plus rapidement. Cela provoque un retrait de la chape dans les 2 cm supérieurs, ce qui entraînera des fissures ou un effet de cuvette, se manifestant par le soulèvement des bords et des coins de la chape. C'est souvent à ce moment-là que le carrelage est posé. Avec le temps, la chape continue de sécher sur toute son épaisseur, via les joints et les côtés du sol. Cela provoque également un retrait dans la partie inférieure de la chape, ce qui soumet les carreaux et la chape à d'énormes tensions et augmente considérablement le risque de carreaux fissurés, de revêtements de sol décollés, etc.

La Grille Staenis divise la chape de telle manière que les tensions sont énormément réparties. Aucune ou très peu de tensions résiduelles = pas de dommages dus au retrait ni d’affaissements après quelques années.
Un treillis d’armature standard ou des fibres sont conçus pour armer la chape sans couche d’isolation. Maintenant, avec l’arrivée des couches d’isolation épaisses et des nouveaux formats de carrelage, cela engendre de nombreux problèmes.

Remplace une natte de désolidarisation = économie moyenne de 30 euros/m²

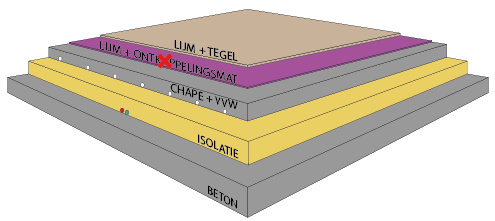

Grille Staenis alternative meilleur marché au tapis de découplage

La Grille Staenis divise la chape en surfaces de 0,5 x 0,5 m. Ainsi, l'effet de cuvette est réparti et se manifeste de manière minimale par case. De cette façon, la chape reste soutenue par le support et les carreaux (revêtement de sol) ne subissent aucune contrainte, rendant ainsi inutile une natte de désolidarisation (+ collage) de 30 €/m². Pour la surface du salon et des grandes pièces, cela peut rapidement vous faire économiser 1 500,00 €.

Pas de joints de dilatation nécessaires dans la chape = économie moyenne de 3 euros/ML

Pas de joints de dilatation dans le revêtement de sol

Une chape traditionnelle est toujours divisée par un joint de dilatation tous les 6 à 8 mètres en moyenne, selon le type de revêtement de sol et la présence ou non d’un chauffage par le sol. Comme il y a un joint de dilatation tous les demi-mètres avec la Grille Staenis, il n’est plus nécessaire de placer un véritable joint de dilatation, que ce soit dans la chape ou dans le carrelage. On obtient ainsi un résultat final beau et esthétique. Tenez toutefois compte du fait qu’un joint de dilatation doit toujours être placé pour les ouvertures inférieures à 110 cm.

Démarrage beaucoup plus rapide du chauffage par le sol possible = processus de construction plus rapide

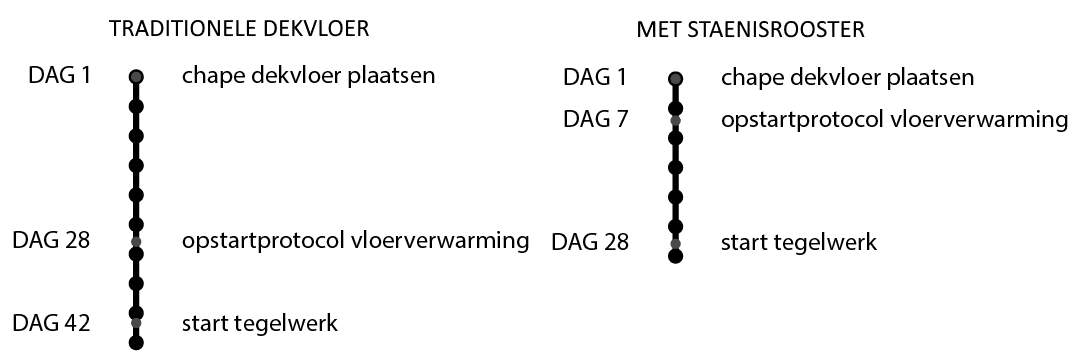

Chape avec chauffage par le sol carrelée plus rapidement grâce à la grille Staenis

Le temps d'attente pour démarrer le protocole de chauffage par le sol avec une chape traditionnelle est de 28 jours. Après un ou plusieurs cycles de chauffage par le sol, on peut commencer à poser le revêtement de sol. Avec la Grille Staenis, vous pouvez déjà démarrer le protocole de mise en service du chauffage par le sol après 7 jours et toujours poser le revêtement de sol après 28 jours, quelle que soit l'épaisseur de la chape.

Calculez les quantités et visitez notre boutique en ligne

Boutique en ligne Staenis

Vous pouvez retrouver tous les produits/articles concernant les compositions de sol sur cette boutique en ligne.

  • Comme la chape, le stabilisé et le mortier de drainage livrés dans un silo
  • Chape isolante (carrelable) livrée en sacs
  • Granulés de béton cellulaire recyclé livrés en sacs.
  • Ainsi que le matériel de pose pour les mettre à niveau, comme la Grille Staenis, la taloche à poncer et la règle à chape.
Structure de sol neutre sur le plan climatique
